Roman űrteleszkóp: kémtükörből épült? Így alakították át az optikát

A lényeg 30 másodpercben

• Az NRO 2012-ben két, 2,4 méteres távcsőhöz tartozó optikai rendszert bocsátott a NASA rendelkezésére.
• A Roman 186 kilogrammos főtükrének alakját és felületét a tudományos feladathoz módosították.
• A főtükröt is magában foglaló optikai egység összesen 10 tükröt tartalmaz.
• A megfelelő képhez a bevonat, a beállítás és a hőmérséklet állandósága is kellett: az örökölt optika még nem kész obszervatórium.

Mit kapott a NASA a hírszerzéstől?

A Roman történetében egy felderítési célokra készült optikai rendszert kellett a csillagászat szolgálatába állítani. Ehhez jóval több kellett szoftvercserénél.

A NASA 2012 júniusában jelentette be két távcső optikai rendszerének és kapcsolódó alkatrészeinek átvételét az amerikai Nemzeti Felderítő Hivataltól, az NRO-tól. A 2,4 méteres nyílásátmérő akkora, mint a Hubble-é. Az űrbeli használatra tervezett optika nem jelentett kész csillagászati műholdat.

A NASA többféle hasznosítást vizsgált. A 2013-as tanulmányok után folytatódott annak előkészítése, hogy a nagy látómezejű infravörös felmérésre szánt WFIRST használja ezeket az elemeket. Ebből a programból lett a Roman.

A „kémtükör” az eredetre utal, nem arra, hogy a Roman egy átprogramozott kémműhold. A NASA beszámolói megnevezik az NRO-tól származó fontos optikai elemeket, köztük a főtükröt. Az eredeti felderítő rendszer részletes követelményeit azonban nem közlik; ezekről nem érdemes történetet kitalálni.

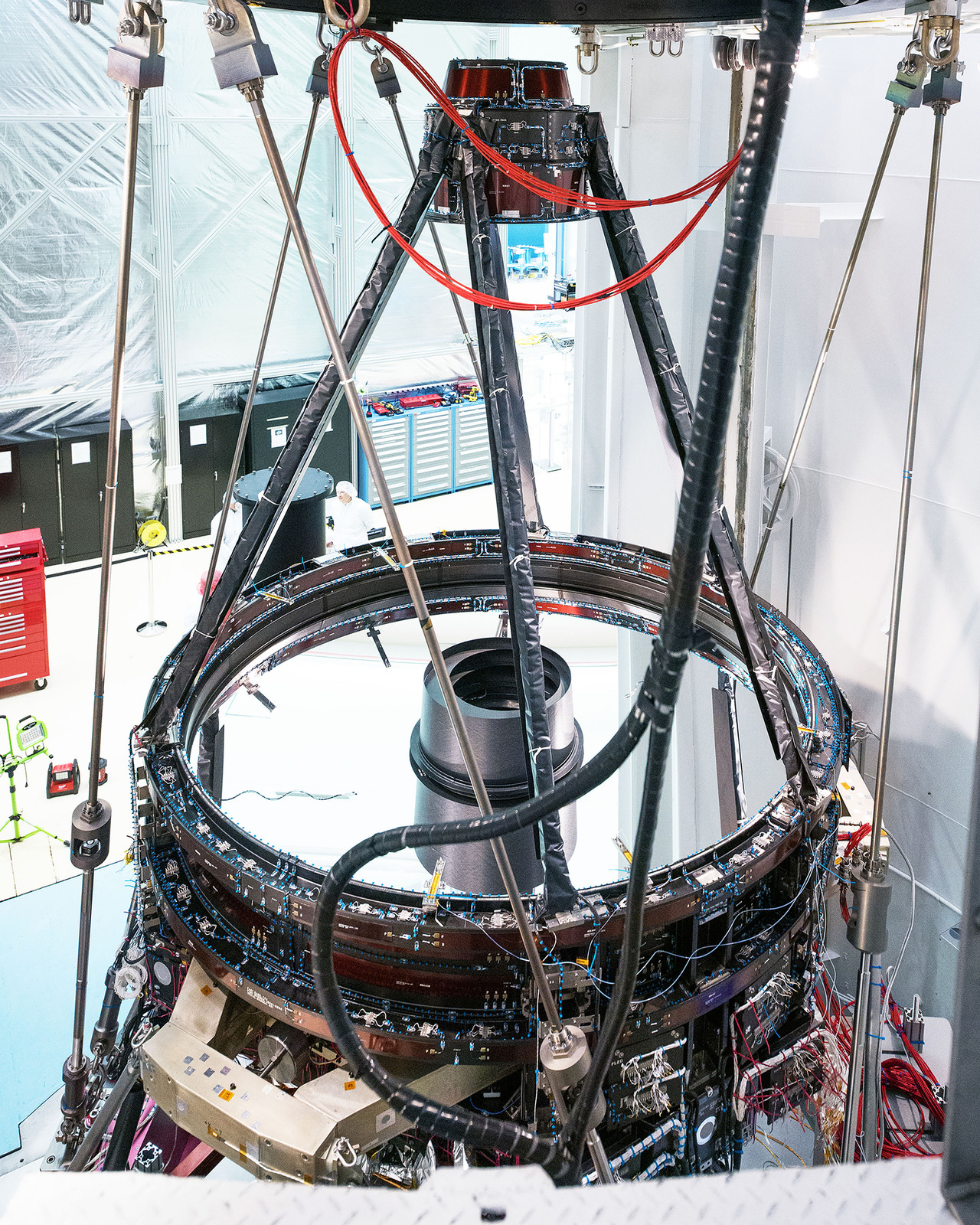

A Roman optikai rendszere az L3Harris üzemében, a NASA 2024. áprilisi bemutatójában. Fotó: NASA/Chris Gunn, a NASA képfelhasználási feltételei szerint.

Miért nem lehetett változatlanul használni a tükröt?

Egy távcsőtükörnél a méret csak az egyik adat. Az alakjának és a köré épített optikának együtt kell a fényt a megfelelő helyre juttatnia. A nagy látómezőhöz nem elég, hogy a kép közepén jó a fókusz: a széleken érkező fénnyel is megfelelően kell bánni.

Az L3Harris mérnökei a Roman előírásaihoz igazították az örökölt főtükör alakját és felületét. A kész felületnek ahhoz a többi tükörhöz és műszerhez kellett illeszkednie, amellyel együtt széles égterületekről gyűjt infravörös adatokat.

A 2020-ra elkészült főtükör 2,4 méteres, de csak 186 kilogramm: kevesebb a Hubble főtükrének negyedénél. Ez kizárólag a főtükör tömege, a tartószerkezetek és műszerek nélkül.

A Roman tükre nem egy hatalmas ezüstkorong

A fényes felület alatt különleges, rendkívül kis hőtágulású üveg van. Ez adja a pontos alakot; az ezüst csak vékony fényvisszaverő réteg. Ha a hordozó hőmérséklet-változáskor túlzottan deformálódna, a gondosan kialakított optikai felület is megváltozna.

A Roman bevonata 400 nanométernél vékonyabb, vagyis 0,0004 milliméternél is vékonyabb réteg. Az ezüstöt azért választották, mert jól veri vissza a közeli infravörös fényt. A Hubble alumínium- és magnézium-fluorid-rétege a látható és ultraibolya megfigyeléseket szolgálja, a Webb aranybevonata a hosszabb hullámhosszú infravörös tartományhoz illik. A szín itt műszaki döntés.

A NASA a Roman felületének átlagos apró egyenetlenségére 1,2 nanométert ad meg. Ezt ne úgy olvasd, hogy az egész tükör alakhibája vagy a távcső szögfelbontása ennyi: a felület finomságát leíró adat. A sima felület és a megfelelő görbület két külön követelmény. Egy rossz alakú, tökéletesen fényes tükör sem készítene jó képet.

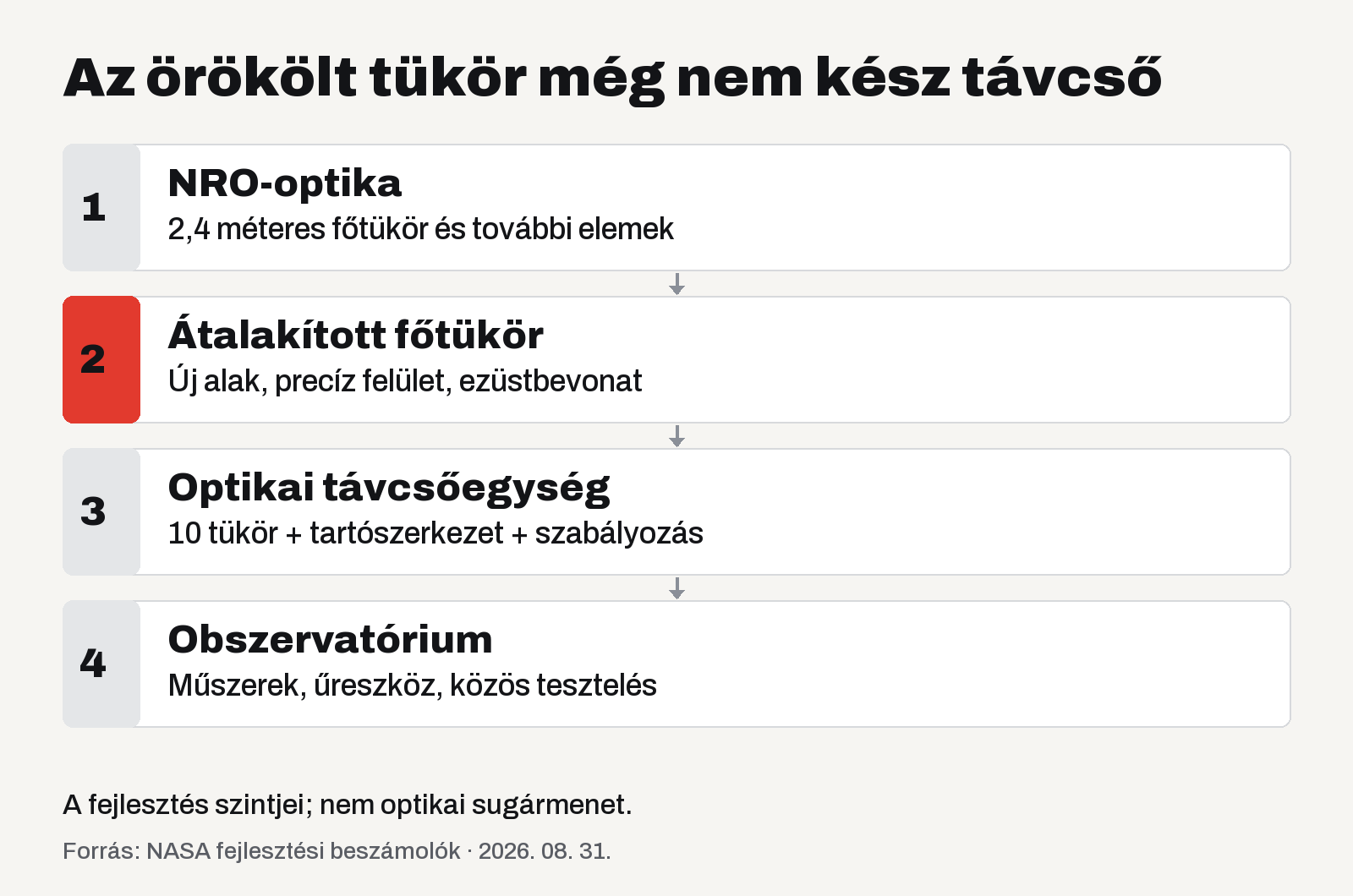

Saját folyamatábra a NASA fejlesztési beszámolói alapján, ellenőrizve: 2026. augusztus 31. A fejlesztés szintjeit mutatja, nem a távcső tényleges sugármenetét.

Hogyan lesz egy főtükörből tíz tükrös rendszer?

A főtükör összegyűjti a fényt, de önmagában még nem készít digitális képet. A Roman teljes optikai egységében a nagy tükör mellett a másodlagos tükör és nyolc további, fényt továbbító tükör dolgozik. A tízes darabszám az egész optikai rendszerre vonatkozik, amely a két tudományos műszert szolgálja ki.

A Wide Field Instrument nagy égterületek fényét rögzíti és elemzi. A koronagráf a csillagfény elnyomásának technológiáját próbálja ki, hogy a csillag mellett halvány kísérők is vizsgálhatók legyenek. Közös főtükörből kiindulva két eltérő feladatú műszerhez kell megfelelően eljuttatni a fényt.

A tíz tükör 2024-es összehangolása egy hónapig tartott. Tesztképeket készítettek, módosítottak a beállításokon, majd újra mértek. A megfelelő helyzetet elért tükröket rögzítették, de három tükör az űrben is állítható maradt: apró mozgatóegységek, aktuátorok teszik lehetővé a finom korrekciót.

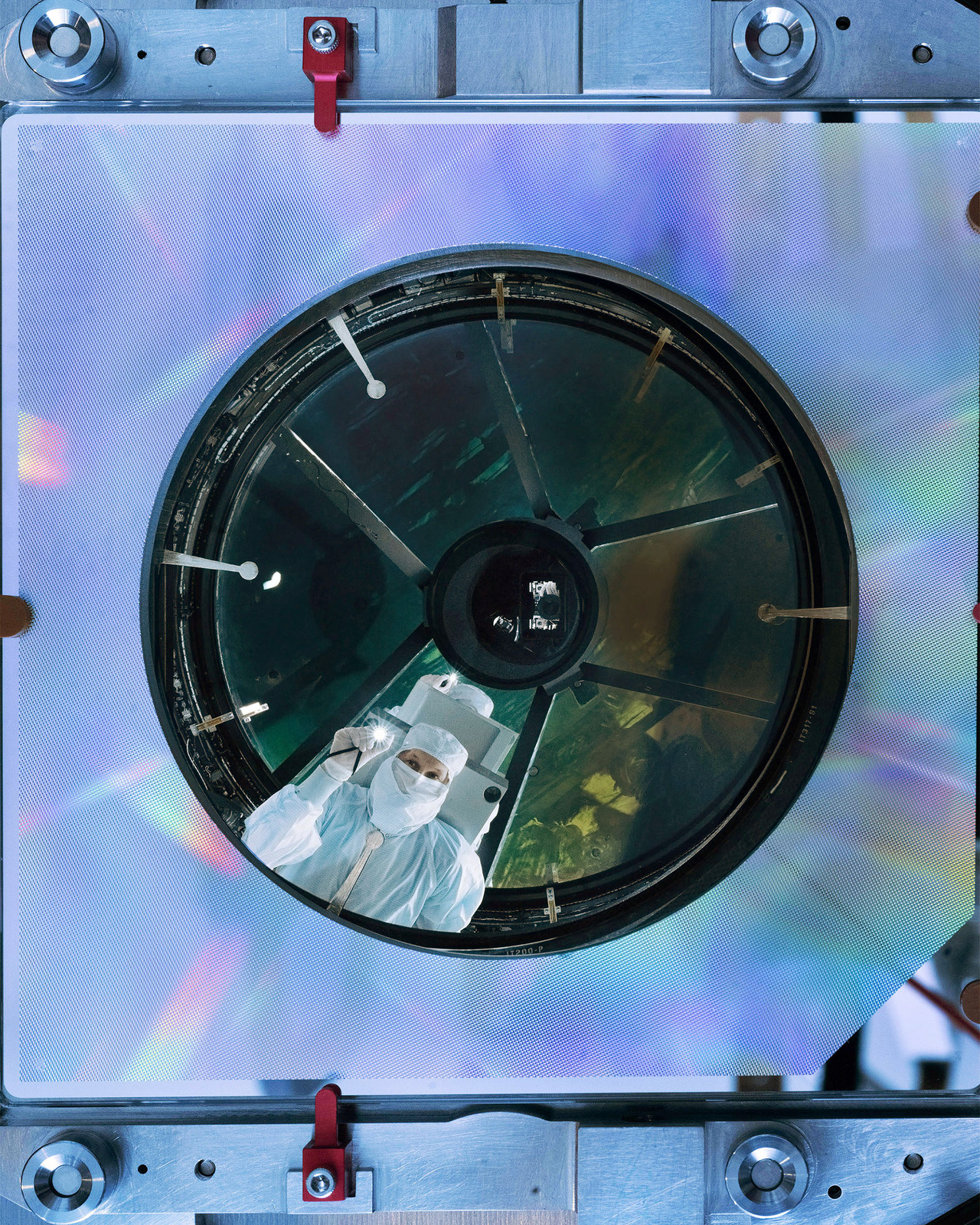

A NASA 2024-es felvétele a távcső optikai útján át létrejövő képet mutatja. A technikus fényt irányít a WFI majdani helye felé. Fotó: NASA/Chris Gunn; NASA-felhasználási feltételek.

Miért kell fűteni egy hidegben működő távcsövet?

Az optika földi összeszerelése és űrbeli működése között változik a hőmérséklet. Az anyagok összehúzódása miatt a tükrök helyzete és egymáshoz viszonyított távolsága is módosulhat. A földi tesztnek azt kell igazolnia, hogy ez a változás megfelel a tervezettnek, és a hidegben is jó kép áll össze.

A NASA 2024-es leírása a Roman optikájának űrbeli üzemi hőmérsékletére körülbelül −13 °C-ot ad meg. Ez az optikai egység adata, nem azt jelenti, hogy az obszervatórium minden alkatrésze ugyanilyen hőmérsékleten dolgozik.

Itt a hideg önmagában nem elég: az állandóság is számít. A távcsövön közel száz fűtőelem segít elkerülni, hogy egyes részei túlzottan lehűljenek vagy eltérően változzanak. A NASA szerint a hőmérsékletet a fok törtrészén belül kellett stabilan tartani. A fűtés feladata itt nem a szobahőmérséklet, hanem a kiszámítható optikai geometria fenntartása.

Mit bizonyít a rázás és a vákuumpróba?

Egy jól sikerült laboratóriumi tesztkép még nem elég. A felbocsátás rázással és erős hangterheléssel jár, amelyek elmozdíthatják az optikai elemeket vagy megterhelhetik a rögzítésüket. Ezért ugyanazokat az optikai méréseket a környezeti próbák előtt és után is össze kell vetni.

Az összeépített optikán rezgés- és akusztikus teszteket végeztek, ellenőrizték az aktuátorokat, majd egy hónapos termikus vákuumpróba következett. Ebben egyszerre állítottak elő alacsony nyomást és hideg üzemi körülményeket. Nemcsak azt nézték, hogy az egység működik-e, hanem azt is, hogy tartja-e a szükséges optikai pontosságot.

A vákuumban az alkatrészek anyagaiból gázok is felszabadulhatnak, amelyek a tükrökre vagy a műszerekre kerülve szennyezést okozhatnak. Ezért a kigázosodást is mérni kellett.

Mi hiányzott még az obszervatóriumhoz?

Az optikai egység 2024. november 7-én érkezett a Goddard Űrközpontba. Ott olyan műszertartó szerkezethez kellett illeszteni, amely a távcsövet és a két műszert megfelelő helyzetben tartja. Az optika elektronikája az űreszköz többi elektronikája mellé került.

A NASA 2025 januárjában már a távcső, a műszertartó és a műszerek űreszközhöz kapcsolásáról számolt be. Az összeépítés után az együttműködést is ellenőrizni kellett: például az elektromágneses zavarokat, a hőmérsékleti viselkedést és az optikai beállítást. A jó részegységek együtt még nem automatikusan jó rendszer.

Az utolsó főtükör-ellenőrzés 2026. május 20–21-én zajlott. A mérnökök azt vizsgálták, került-e szennyeződés a tükrökre, és megfelelő maradt-e a fény útja és az elemek beállítása a rázási próbák után. A NASA rövid, angol nyelvű videójában ez a munka és a távcső környezete is látható.

A főtükör a NASA 2026. májusi, utolsó ellenőrzésről szóló beszámolójában. A tükröződő fényképezőgép nem a távcső alkatrésze. Fotó: NASA/Sydney Rohde; NASA-felhasználási feltételek.

A Roman képességeit az átalakított felület, a további tükrök, a műszerek és a stabil tartószerkezet együtt adják. A sorozat harmadik része arról szól majd, hogyan lesz a mérésekből tudás a sötét energiáról és távoli bolygókról.

Utánanéztem.

Biztos: A Roman NRO-tól kapott optikai elemekre épít, de főtükrét átalakították, és egy új tudományos rendszerbe illesztették.

Legvalószínűbb: A beszámolók alapján az örökség értékét a pontos optikai kiindulópontban látom; a működő obszervatóriumot a további fejlesztés és tesztelés tette hozzá.

Nyitott: A felhasznált nyilvános forrásokból nem állapítható meg a teljes eredeti felderítő konfiguráció vagy az átadás önálló, végleges megtakarítása.
